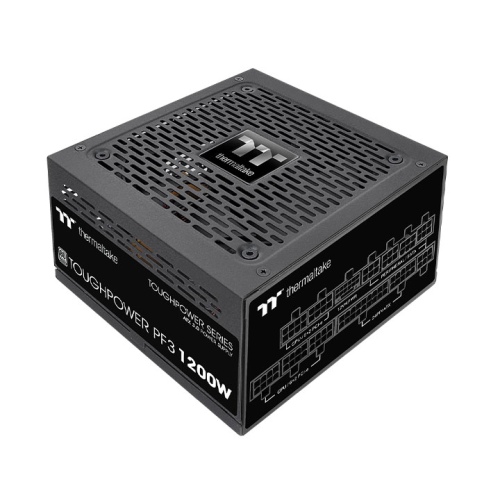

Toughpower PF3 1200W Platinum — edycja TT premium
Toughpower PF3 Platinum
750W / 850W / 1050W / 1200W
Zgodny ze standardem ATX 3.0 i PCIe Gen 5
Zasil sprzęt nowej generacji
Aby w pełni obsługiwać sprzęt nowej generacji, seria Toughpower PF3 Platinum (750W/850W/1050W/1200W) została zaprojektowana tak, aby spełniała standardy ATX 3.0, w tym złącze PCIe Gen 5.0 12VHPWR. Seria PF3 Platinum zapewnia wydajność na poziomie 80 PLUS Platinum, oferuje również najwyższą stabilność, trwałość i niezawodność.
kompatybilny ze standardami Intel ATX 3.0
Seria Toughpower PF3 Platinum jest w pełni kompatybilna ze specyfikacją Intel ATX 3.0, która obsługuje skok mocy do 200%, osiąga 70% wydajność przy niskim obciążeniu i jest zgodna z wymaganymi standardami czasu reakcji zasilania.
ATX 3.0
ATX 2.0
Całkowity skok mocy
Gotowy na PCIe Gen 5.0
Seria Toughpower PF3 jest wyposażona w 16-pinowe złącze, które zapewnia wysoką i stabilną wydajność, pozwalając zasilaczowi na natywną obsługę kart graficznych nowej generacji.
Moc podana na złączu 12VHPWR jest mocą zalecaną. (Patrz wytyczne projektowe firmy Intel) Natywne 16-pinowe (12VHPWR) złącze PCIe w PF3 1200W może dostarczyć do 600 W dla kart graficznych PCIe 5.0.
Uwaga:
1. Zalecana moc to oszacowanie zapotrzebowania systemu na moc. Rzeczywiste zapotrzebowanie na moc może się różnić w zależności od konkretnych komponentów, sposobu użytkowania i wielu innych czynników.
2. Przed użyciem kabla 12VHPWR należy postępować zgodnie z wymaganiami dotyczącymi zasilania zalecanymi przez producentów GPU.
Stworzony, aby był zgodny z najnowszymi kartami graficznymi
Wraz ze wzrostem zapotrzebowania na energię przez karty graficzne, rośnie również ich zapotrzebowanie na moc zasilaczy. Seria PF3 Platinum została zaprojektowana do obsługi kart graficznych NVIDIA oraz AMD i jest gotowa do zasilania kart graficznych zgodnie z ich różnymi sposobami połączeń.
1 złącze zasilania GPU
2 Złącza zasilania GPU
3 Złącza zasilania GPU
16-pinowe złącze zasilania GPU
Certyfikat 80 PLUS Platinum
Certyfikat 80 Plus Platinum oznacza, że Toughpower PF3 efektywnie przetwarza energię, co skutkuje niższymi stratami mocy i gromadzeniem się ciepła wewnątrz zasilacza.
Kompaktowa konstrukcja o głębokości 140 mm
Inteligentny i cichy
Wyposażony w 120-milimetrowy wentylator z płynnym łożyskiem, który zapewnia idealną równowagę między ciszą a doskonałym chłodzeniem. Ponadto funkcja Smart Zero Fan dostosuje prędkość wentylatora i zminimalizuje niepożądany hałas.
Niskie tętnienia szumów <30mV
Najwyższa jakość wykonania z niskimi poziomami szumów. Wszystkie tętnienia są niższe niż 30 mV przy +12 V, +5 V lub +3,3 V od 0% do 100% obciążenia, aby zapewnić stabilną pracę i niezawodne działanie komponentów o krytycznym znaczeniu dla wydajności przez dłuższy czas.
Specyfikacja Intel Seria PF3
Niezwykle ścisła regulacja napięć <±2%
Regulacja napięć jest bardziej rygorystyczna niż standard Intela +5%, -7% dla głównych szyn i ±10% dla -12V, jest ustawiona na nie więcej niż ±2% dla głównych szyn, zapewniając stałe, czyste zasilanie dzięki wyjątkowej stabilności napięć.
Specyfikacja Intel
Seria PF3
Czas podtrzymania 17 ms i więcej
Podczas przerwy w zasilaniu komputer może się wyłączyć lub uruchomić ponownie. Dbamy o to, aby seria PF3 zapewniała co najmniej 17 ms przy 100% obciążeniu, bez ponownego uruchamiania lub resetowania systemu.
Gwarantujemy, że seria PF3 zapewni co najmniej 17 ms przy 100% obciążeniu, bez ponownego uruchamiania lub resetowania systemu.
Bardziej stabilny niż kiedykolwiek
W 100% wysokiej jakości japońskie kondensatory elektrolityczne 105°C/221°F zapewniają dużą trwałość, a także najwyższą stabilność przy zachowaniu niezawodności.
Pojedyncza szyna +12V o dużym natężeniu prądu i technologie wysokiej klasy
Potężna, pojedyncza linia +12 V może odpowiednio dostarczyć moc potrzebną do najlepszej kompatybilności. Zastosowanie konstrukcji obwodów LLC i DC-DC zapewnia bardzo stabilną pracę i ulepszoną regulację napięć.
| Wejście AC |
Napięcie wejściowe: 100 - 240Vac
|
||||
| WYJŚCIE DC |
+3.3V |
+5V |
+12V |
-12V |
+5VSB |
| Maksymalny prąd wyjściowy |
20A |
20A |
100A |
0.3A |
3.0A |
| Maksymalny prąd wyjściowy |
100W |
1200W |
3.6W |
15W |
|
| Całkowita moc |
1200W |
||||
W pełni modułowe, płaskie kable
Zasilacz oferuje duży wybór kabli i złącz wysokiej jakości. Płaskie, czarne kable ułatwiają zarządzanie przewodami, zmniejszają bałagan i zwiększają przepływ powietrza wewnątrz obudowy.
| Moc | Typ złącza | Liczba złączy | Liczba kabli | Długość kabla | |
|---|---|---|---|---|---|
| Toughpower PF3 1200W | Moc całkowita (24Pin) |
 |
1 | 1 | 600mm |
| ATX 12V (4+4Pin) |
 |
2 | 2 | 650mm | |
| PCIe
(6+2Pin) |
 |
5 | 2 | 500mm+150mm | |
| 1 | 500mm | ||||
| PCIe 600W (12+4Pin) |
 |
1 | 1 | 600mm | |
| SATA |  |
12 | 3 | 500mm+150mm+150mm+150mm | |
| Peryferia |  |
8 | 2 | 500mm+150mm+150mm+150mm | |
| Przelotka FDD |  |
1 | 1 | 150mm | |
Zgodność z Intel C6/C7
Seria PF3 została zoptymalizowana do pracy ze wszystkimi generacjami procesorów Intel, aby osiągnąć maksymalną oszczędność energii.
| P/N | PS-TPD-1200FNFAPE-3 |
|---|---|
| watts | 1200W |
| Model | TPD-1200AH2FKP |
| Max. Output Capacity | 1200W |
| Kolor | Black |
| Dimension ( W / H / D ) | 140mm(W)x86mm(H)x150mm(D) |
| PFC (Power Factor Correction) | Active PFC |
| Power Good Signal | 100-250 msec |
| Hold Up Time | > 17msec |
| Input Current | 15A |
| Input Frequency Range | 50 - 60Hz |
| Input Voltage | 100 - 240Vac |
| Operating Temperature | 0°C to + 40°C |
| Operating Humidity | 5% to 85%,non-condensing |
| Storage Temperature | -40°C to + 70°C |
| Storage Humidity | 5% to 95%, non-condensing |
| SYSTEM CHŁODZENIA | 12cm FDB Fan |
| Efficiency | Meet 80 PLUS® Platinum at 115Vac input. |
| MTBF | 100,000 hrs minimum |
| Safety Approval | CE/FCC/UKCA/ICES/LVD/TUV/cTUVus/CB/CCC/BSMI |
| PCI-E 6+2pin | 5 |
| PCIe 12+4pin | 1 |
User Manual
- Nazwa pliku
- Opis
- Rozmiar
- Version
- Release Date
-
Toughpower PF3 750w/850w/1050w/1200W_Manual
- Manual
- 2022-11-30
